在液壓同步解決方案前還有一個就是機械同步,把多個油缸通過一個機械結構件強制連接在一起,負載產生的偏差由機械結構來承受,一般精度高(5星),價格低(4星),偏載較大(5星)多個油缸油缸之間都可以使用,體積大,機械結構件易變形卡死(2星),結構件尺寸不可過大(1星)的場合。
如需要液壓多缸同步的元件及使用方法,請聯系我們。話不多說,主題是液壓控制實現同步的方案,本人總結全部如下:

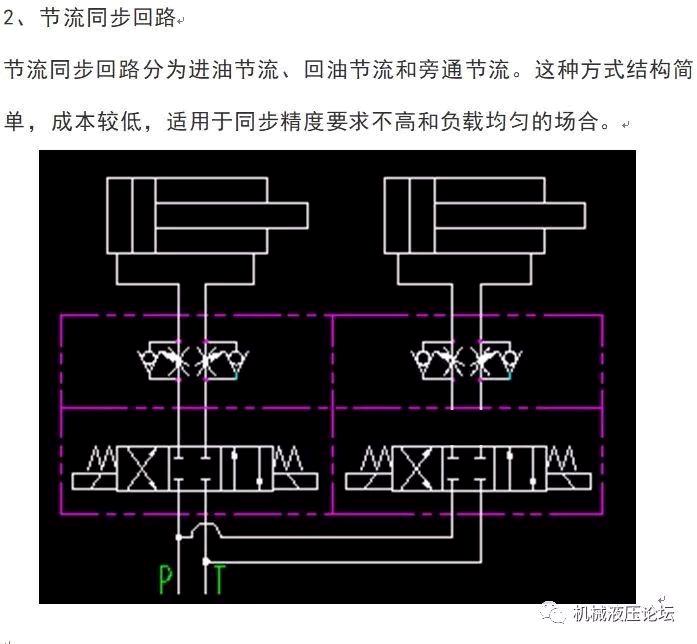

1 同步精度要求不高(1星),價格低(4星),偏載較。1星)油缸之間壓差不大的場合:
 2同步精度比節流閥要好(2星),價格低(4星),偏載不大的場合(3星)用調速閥實現同步:
 3 同步精度比用調速閥差不多(2星半),價格適中(3星),體積大(1星),油缸數量多的場合不行(1星),偏載大的場合可以串聯油缸:
 4 同步精度高(4星),價格適中(3星),偏載較大(3星),多個油缸(5星)使用同步馬達實現:
 5同步精度高(4星),價格較合適(3星),偏載較大(3星),多個油缸(1星)不可使用雙泵實現同步:
 6同步精度較高(3星),價格較合適(3星),偏載不大(2星),多個油缸(3星)可使用雙壓力補償閥實現同步:
 7同步精度較高(5星),價格高(0星),偏載大(4星),多個油缸(4星)可使用多個比例閥配油缸傳感器實現同步:
 8 同步精度較高(5星),價格高(0.5星),偏載大(4星),多個油缸(4星)可使用多個比例閥配油缸傳感器實現同步:
 以上由上海意浙機電設備有限公司編輯. |
